Особенности автоматизации канализационных насосных станций

Канализационные насосные станнин нуждаются в автоматизации больше, чем водопроводные, так как их обслуживание тяжелее, чем водопроводных. Основной целью автоматического управления насосными агрегатами канализационных станций является поддержание в заданных пределах уровня сточной жидкости в приемном резервуаре. Для этой цели широко применяют электродные датчики уровня.

Существует несколько схем с электродными датчиками уровня. На рис. 11.6 приведена схема с электродными датчиками уровня для автоматнэацнн пуска и остановки четырех насосных агрегатов с использованием реле РПН. Кроме реле в схему входят понизительный трансформатор и выпрямитель на диодах ДГЦ-22.

При повышении уровня жидкости в приемном резервуаре электроды включения 1ЭВ—4ЭВ (рис. 11.6) дают сигнал на включение первого насоса, затем второго и т.д. Электрод ЭАУ служит для сигналнзацни о подъеме жидкости до аварийного уровня. Прн выдаче сигнала на пуск насосного агрегата цепь реле РПН, контакты которого РУ-1; 2РУ-1 и т.д. показаны на рис. 11.6, замыкается через электроды отключения ЭО — 4ЭО. Эта блокировка обеспечивает последовательное отключение агрегатов при снижении уровня сточной жидкости в приемном резервуаре. В схему управления электродвигателями насосов кроме реле РПН включены промежуточные реле (например, МКУ-48 на переменном токе).

Существуют и другие схемы с электродными датчиками, однако основной принцип их действия остается неизменным — последовательное замыкание цепей управления через электроды, опушенные в приемный резервуар.

Наиболее сложно автоматизировать управление механизмами грабельного отделения. Существуют, правда, схемы автоматического включения механизмов очистки решеток с использованием реле времени, ио нерешенным остается вопрос об автоматическом включении дробилок, так как эти механизмы не приспособлены для автоматической работы. Поэтому особую актуальность приобретает скорейшее внедрение комбинированных решеток-дробилок, легко поддающихся автоматизации.

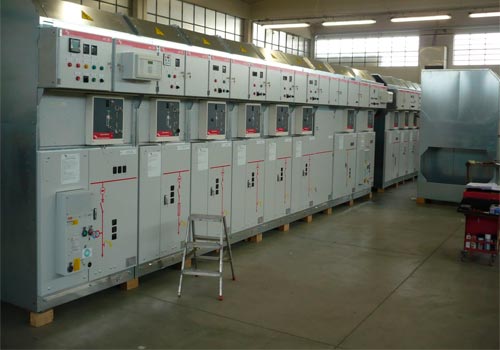

Приведенные схемы и приемы автоматизации канализационных насосных станций относятся главным образом к простейшим наиболее распространенным станциям сравнительно небольшой подачи. При разработке схем автоматизации больших насосных станций со сложными коммуникациями трубопроводов обычно переходят на полуавтоматическое управление станции с центрального щита управления, расположенного либо в здании насосной станцнн, либо в диспетчерском пункте узла очистных сооружений и насосных станций.
