Стрелочный деформационный манометр

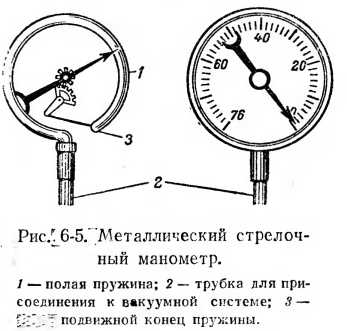

Для измерения не очень низких давлений (например, для контроля давления тазов, которыми наполняются лампы накаливания на откачных автоматах) вместо открытого U-об разног о манометра применяется металлический стрелочный манометр (рис. 6-5), который, исходя из принципа, вложенного в его работу, следует назвать деформационным.

Хотя этот манометр менее точен по сравнению с U-образным, тем не менее в производственных условиях его предпочитают за прочность и небольшие размеры. Основной деталью такого манометра является полая пружина /, присоединяемая с помощью трубки 2 к вакуумной установке или трубопроводу.

Н а ружн а я поверхность этой пружины всегда подвержена действию атмосферного давления. Пока в пружине сохраняется также атмосферное давление, стрелка стоит на нуле шкалы. Если давление в системе, к которой присоединен манометр (пружина), начнет изменяться, пружина под действием разности давлений вне и внутри пружины станет деформироваться.

С понижением давления в установке, к которой присоединена пружина, внутренняя поверхность пружины испытывает воздействие меньшего давления и пружина начинает сжиматься. Вследствие сжатия подвижной конец пружины 3 перемещается ближе к неподвижному ее концу. Система передачи, устройство которой ясно из рисунка, заставляет указатель передвигаться в направлении против часовой стрелки. Деление шкалы п, против которого останавливается указатель, показывает, очевидно, разность между атмосферным давлением р_п и давлением р внутри пружины. Следовательно, давление в вакуумной установке или трубопроводе, к которому присоединен манометр, равно:

Как мы видим, формула (6-4) вполне аналогична формуле (6-2).
