Экономические показатели работы насосных станций
Основным экономическим показателем работы насосной станции является удельный расход электроэнергии. Удельный расход электроэнергии насосного агрегата в кВт-ч исчисляют, как правило, из расчета подачи 1000 м3 воды (или сточной жидкости) на высоту 1 м по формуле:
На насосных станциях обычно работают совместно несколько насосных агрегатов. КПД совместно работающих агрегатов вычисляют по формулам:
прн параллельной работе
прн последовательной работе
Для вычисления удельного расхода энергии совместно работа ющих насосных агрегатов в формулу (12.1) вместо произведение ЛаЛд следует подставить значения т|ср, вычисленные по формул» (12.2) или (12.3).

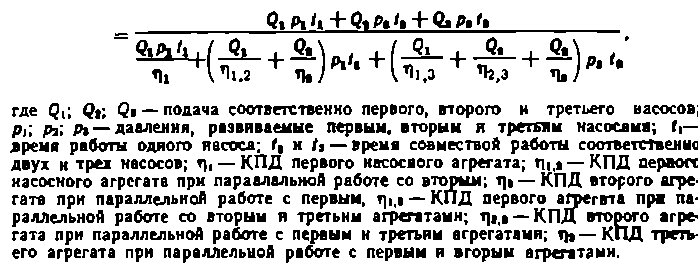

Формула (12.2) справедлива для насосных станций с одновре менно работающими насосами, например, для насосных станций первого подъема. В тех случаях, когда насосы работают разно» число часов в сутки, например на насосных станциях второго подъ ема, следует учитывать фактор времени.
Прн необходимости получения точных значений КПД кривые Q — H, Q—N и Q — т, получают экспериментально для каждого агрегата в отдельности.
Сравнивал теоретическое значение удельвой анергии, вычисленной по формуле (12.1). с фактическими затратами электроэнергии. можно установить, работает станция в экономичном режиме нли нет.
Из анализа уравнений (12.2) — (12.4) видно, что для обеспечения наибольшей экономичности работы станции прн переменных режимах подача насосов необходимо соблюдать следующие условии: насосы больших мощностей должны работать в режимы с наибольшим КПД; подачу в систему следует регулировать насосами наименьшей мощности; необходимо стремиться я тому, чтобы изменение режима работы регулируемого насоса не вызывало существенного изменения его КПД кли чтобы отношение полезной мощности насосного агрегата и его КПД оставалось постоянным в принятом диапазоне регулирования.
Снимая показания приборов, контролирующих основные параметры работы насосной станции (подачу, напор, потребляемую мощность) при различных режимах и разных сочетаниях работающих насосов, можно установить наиболее экономичные сочетания работающих насосов для характерных режимов (например, в часы максимального водопотребления, в часы наименьшего водозабора и т.п.).
При этом, вычисляя значения фактических удельных затрат энергии, необходимо принимать в расчет как полную подачу всей станцией, так и напор на вмходе нз станции, т. е. учитывать в расчетах показания манометров, установленных на водоводах, отходящих от насосной станции (а не манометров, установленных на напорных патрубках насосов). Вычисленные таким обраэон экономичные режимы работы насосов необходимо довести до сведения дежурных машинистов нли диспетчеров, например, вывесят их у пульта управления станцией.

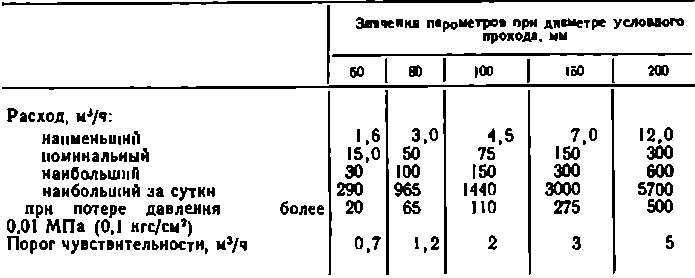

Технические характернстнмн турбинных счетчиков воды:
