Компоновка и конструктивные типы канализационных насосных станций

Компоновка и конструктивное решение канализационных насосных станций зависят от глубины заложения подводящего коллектора, грунтовых условий, типа применяемых насосов (гориэон-шльные илн вертикальные), а также от степени автоматизации управления насосными агрегатами.

Практикой установлены следующие конструктивные типы насосных станций:

• 1) круглые или прямоугольные в плане;

• 2) со встроенным или отдельно стоящим приемным резервуаром;

• 3) с насосами, расположенными выше или ниже уровня жидкости в приемном резервуаре.

Выбор того илн много типа насосной станции основывается на схннко-экономическом сравнении вариантов. Для ориентировочного выбора варианта можно руководствоваться приводимыми ниже рекомендациями.

Выбор типа здания в плане зависит от грунтовых условий и метла производства работ, а также от размера станции. Круглые в плане станции более удобны при сооружении опускным способом. Однако при большом числе насосов такая форма зданий неэкономична. Поэтому для крупных станций с числом насосов более трех-четырех предпочтительнее прямоугольные в плане здания. Такая форма здания удобна н лрн устройстве станций мелкого заложения с любым числом агрегатов.

Схема круглой в плане насосной станцнн, совмещенной с приемным резервуаром, показана на рис. 10.2, а. Эта станция рассчитана на установку трех насосов ниже уровня жидкости в резервуаре. По 1акой схеме устраивают насосные станцнн не более чем на четыре насосных агрегата.

На рис. 10.2,6 изображена схема прямоугольной о плане станцнн, совмещенной с прямоугольным приемным резервуаром. Пол машинного зала и дно приемного резервуара расположены на одной отметке, горизонтальные насосы работают под заливом (с подпором со стороны резервуара). Машинный зал отделен от резер-iiyupa железобетонной водонепроницаемой стеной. В помещении приемного резервуара установлены решетки, оборудованные меха-11 пц-ск и ми граблями. Такая схема компоновки широко применяется при устройстве станций средней и большой подачи и небольшом заглублении подводящего коллектора.

Отличие схемы, изображенной па рис. 10.2,0, от рассмотренной состоит в том, что пол машинного зала расположен выше уровня воды в приемном резервуаре и насосы работают со всасыванием. Такую схему компоновки иногда применяют для малых и средних станций при условии, что в их основании залегают твердые или скальные грунты.

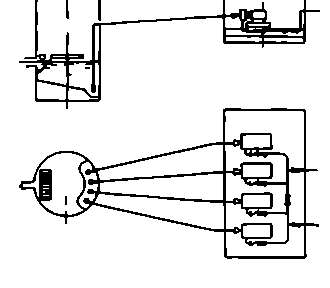

Компоновка насосной станции при раздельном расположении машинного зала и приемного резервуара показана на рис. 10.3. По такой схеме устраивают насосные станции для перекачки производственных сточных вод, выделяющих вредные и взрывоопасные газы, а также станции с глубоким заложением подводящего коллектора. В последнем случае круглмй в плане приемный резервуар сооружают опускным способом, а прямоугольный машинный зал с подсобными помещениями — обычным способом.

Прн такой компоновке насосной станции машинный зал н другие помещения полностью изолируются от приемного резервуара. Недостатками схемы являются высокая стоимость здания и сравнительно большая длина всасывающих линий. Всасывающие линии устраивают нэ стальных труб, прокладываемых непосредственно в грунте, а при слабых грунтах — в галерее, соединяющей машинный зал с приемным резервуаром.

Приведенные схемы компоновки не исчерпывают многообразия конструктивных решений насосных станций. Например, по схеме, изображенной на рис. 10.2, а, можно устроить и насосную станцию с горизонтальными насосами, а по схеме, изображенной на рис. 0.2, б, — с вертикальными и т. п,, ио эти схемы являются примерными схемами компоновки канализационных насосных станций основных типов.

Тип насосной станции зависит от места ее расположения. В свою очередь расположение насосной станции зависит от ряда условий: рельефа местности, гидрогеологической ситуации и санитарных норм.

По санитарным нормам, например, расстояние между зданием насосной станции, перекачивающей хозяйственно-бытовые сточные воды, н жилым или общественным зданием должно быть ле менее 25 м.

Участок для сооружения насосной станции должен находиться на территории, не заливаемой паводковыми водами. При его выборе следует предусматривать возможность устройства аварийного сброса (на случай перерыва в снабжении электроэнергией и другой аварийной ситуации).

Насосные станции, перекачивающие сточные воды с какого-либо объекта (города, предприятия), следует располагать как можно ближе к объекту, так как в этом случае уменьшается длина дорогостоящих самотечных коллекторов.

Приемные резервуары предназначены для кратковременного регулирования притока сточных вод, подводимых к насосам. Эти резервуары могут быть отделены от насосной станции или совмещены с ней Отдельно стоящие резервуары, котя и обеспечивают лучшие санитарные условия обслуживания станции, но значительно дороже совмещенных и поэтому применяются сравнительно редко.

Резервуары состоят из рабочей (приемной) части, куда поступает сточная жидкость, и расположенного над ней помещения для оборудования (дробилок, транспортеров и т. д. ). В этом же помещении размещают и механическую часть решеток.

Глубину рабочей части приемного резервуара принимают равной 1,5—2 м, считая от лотка подводящего коллектора. На участке расположения всасывающих труб насосов устраивают приямок глубиной 0,5—0,7 м. Дно резервуара должно быть с уклоном не менее 0,1 п сторону приямка.
