Приемные резервуары и их оборудование
Для взмучивания осадка в резервуар подводят жидкость по ответвлению от напорной трубы. Этим же ответвлением пользуются при опорожнении напорного трубопровода. В резервуар должна быть подведена также линия от напорного водопровода технической воды для смыва загрязнений со степ и пола.
Приемные резервуары оборудуют решетками (ручными или механизированными), дробилками, корытами, тележками, контейнерами и другими приспособлениями для удаления крупных отбросов.
Решетки устанавливают на выходе из канала, подводящего воду к резервуару, с целью предотвращения попадания в насосы крупных отбросов. Ширину проэоров в решетках выбирают в зависимости от типоразмеров насосов, установленных на станции.
Если насосная станция подает сточные воды непосредственно на очистныесооружения, то проэоры решеток принимают равными 15 мм.
Общий фронт (ширину) решеток подбирают так, чтобы скорость движения жидкости в прозорах не превышала 0,8—1 м/с, а перепад на решетке был не более 5—10 см.
Решетки обслуживают с площадки, поднятой на 0,5 м выше уровня сточных вод в приемном резервуаре. Со всех сторон (кроме проема для решетки) площадку ограждают перилами высотой 1 м.
Решетки с ручной очисткой устанавливают, когда количество задержанных отбросов меньше 0,1 м/сут. Прн большем количестве осадков используют решетки с механическими граблями.

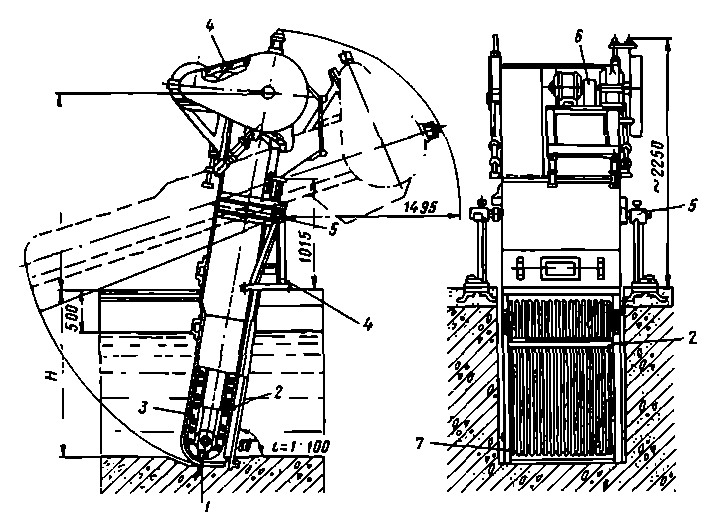

Существует несколько конструкций механизированных решеток, отличающихся по схеме очистки и месту расположения исполнительного механизма. На рис. 10.4 показана решетка с механическими граблями, движущимися спереди (по ходу жидкости). Такие решетки типов МГ и МГТ состоят из следующих основных узлов: приводной станции (электродвигатель с редуктором), приводной цепи, звездочек и двух тяговых цепей. Между цепями закреплены граблины. Двигаясь снизу вверх, граблины извлекают задержанные на решетке отбросы и поднимают их вверх, откуда они удаляются сбрасывателем на транспортерное устройство. Такие решетки выпускают девяти типоразмеров для каналов шириной от 800 до 2000 мм с пропускной способностью по воде от 26 до 185 тыс. мэ/сут.
Применяются решетки и других типов, например вертикальные решетки с исполнительным механизмом, расположенным вне сточной жидкости. В отличие от решетки предыдущей конструкции цепь и звездочки этой решетки не соприкасаются со сточной жидкостью. а движение граблин осуществляется с помощью рычагов и направляющих планок.
Для измельчения задержанных на решетках отбросов применяют специальные машины-дробилки. Наибольшее распространение получили дробилки молоткового типа. Такие дробилки (рис. 10.5) действуют следующим образом: отбросы, загружаемые через люк, попадают на вращающийся ротор, состоящий из параллельно установленных дисков, между которыми по окружности свободно подвешены молотки. Прн вращении ротора отбросы увлекаются дисками, попадают между молотками и зубчатыми граблями и дробятся. В корпус дробилки непрерывно подается вода для смыва раздробленных отбросов, которые через перфорированную решетку проваливаются вниз и попадают в приемный резервуар. Такие дробилки марки Д-З выпускают трех типоразмеров: производительностью 600; 1000 и 2000 кг/ч

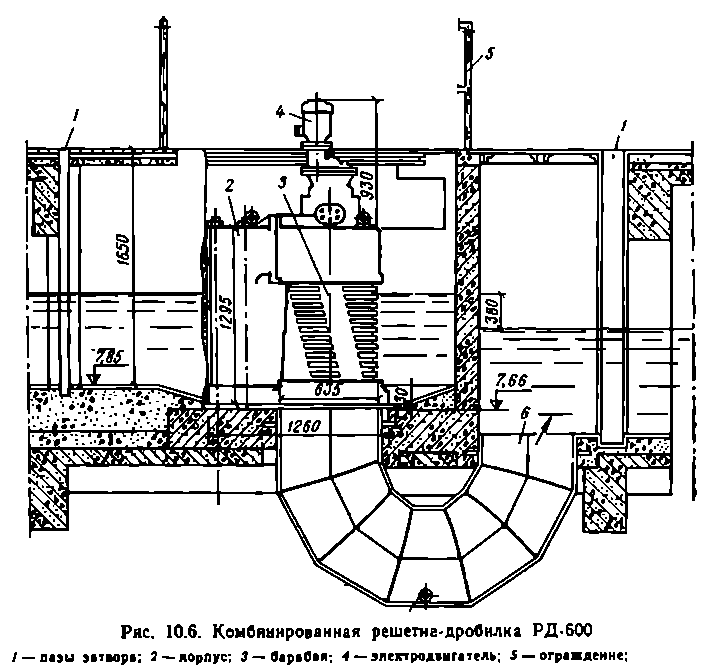

Механические решетки и дробилки нельзя полностью автоматизировать, и некоторые операции по выгрузке к перегрузке отбросов обслуживающему персоналу приходится выполнять в тяжелых антисанитарных условиях. Поэтому в настоящее время внедряется более совершенная схема задержания и измельчения отбросов с помощью комбинированных решеток-дробилок (коммннуторов).
