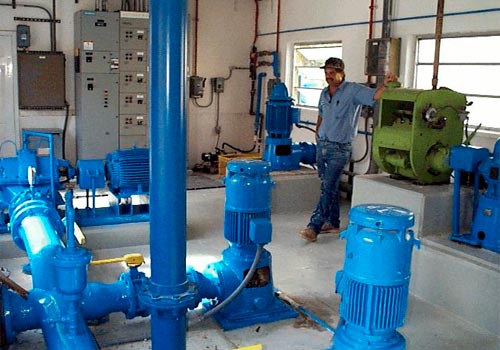

Примеры компоновки канализационных насосных станций
При проектировании канализационных насосных станций (правда, в меньшей степени, чем при проектировании водопроводных) используется возможность компоновки в одном и том же типовом здании разных технологических схем насосных агрегатов и трубопроводов.

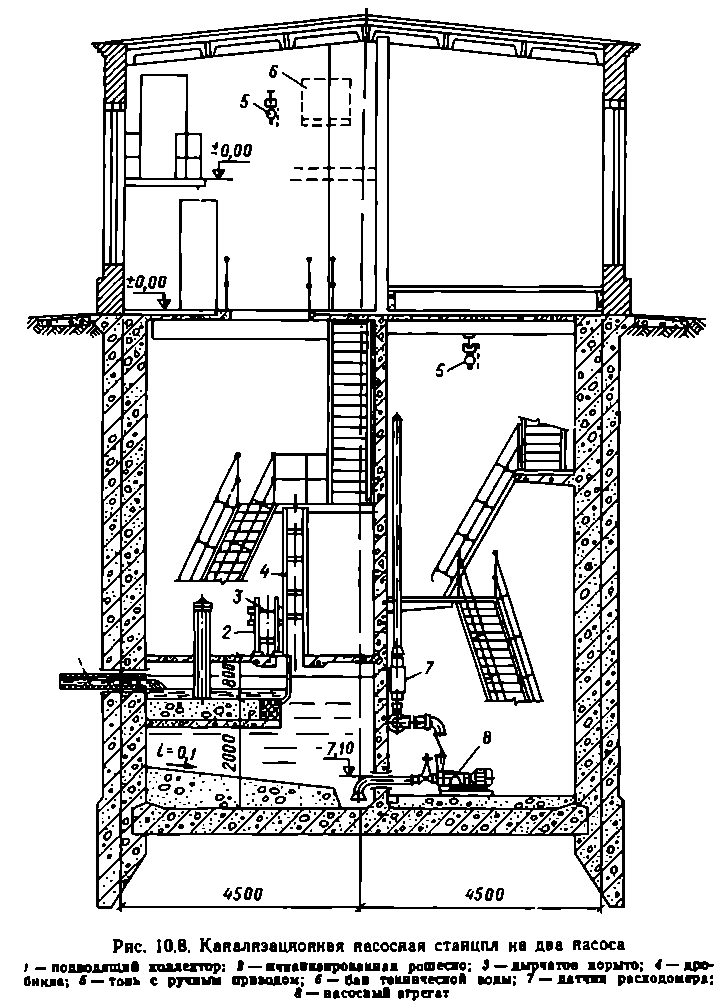

На рис. 10.8 приведен разрез типовой канализационной насосной станции на два насоса типов ФГ-29/40 и ФГ-51/58, при глубине заложения подводящего коллектора 4—7 м. Общая подача станции 20—90 м/ч. Типовой проект может быть использован для устройства как районной, так и главной насосной станции (для небольших объектов).
Эта насосная станция предназначена для перекачки хозяйственно-бытовых и близких к ним по составу производственных сточных вод с нейтральной или слабощелочной реакцией. Насосная станция имеет круглую в плане подземную часть диаметром 8 м и наземную прямоугольную часть размером 9X9 м.
В подземной части здания расположены машинный зал, а также отделенные от него водонепроницаемой стенкой приемный резервуар и грабельное помещение. В наземной частн здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, вентиляционно-отопительное оборудование, служебные помещения, душевая, санитарный узел, монтажные площадки и грузоподъемные устройства.
Вместимость приемного резервуара составляет около 35 м1, что соответствует объему сточных вод, перекачиваемых насосом ФГ 81/18 (при максимальной подаче) в течение 23 мин. Дно приемного резервуара имеет уклон 0,1 к приямку для всасывающих коронок насосов.
Грабельное помещение оборудовано вертикальной решеткой с механизированной очисткой типа РМВ 600/800 и молотковой дро-бнлкой типа Д-За. Кроме того, здесь установлены резервная решетка с ручной очисткой и дырчатое корыто для сброса загрязнений с резервной решетки. Перед решетками в каналах предусмотрены щитовые затворы. Количество отбросов, задерживаемых решеткой, колеблется в пределах 0,1—0,2 мэ/сут.
В машинном зале насосной станции установлены под заливом два насоса ФГ 81/18, один нз которых резервный. Предусмотрено автоматическое включение и выключение насосных агрегатов в зависимости от уровня сточных вод в приемном резервуаре. Насосы включают при открытых задвижках на напорных линиях. Задвижки имеют ручной привод и закрываются только при ремонте агрегатов.
В насосной станции запроектировано два напорных трубопровода, но в ряде случаев (например, при небольшой длине напорного трубопровода) можно устраивать только один. Для взмучивания осадка в приемном резервуаре и смыва отбросов с деталей дробилки предусмотрено ответвление от напорного трубопровода диаметром 50 мм.
Сальники фекальных насосов имеют гидравлическое уплотнение с питанием водопроводной водой под давлением, большим, чем давление, развиваемое фекальным насосом. Для подачи воды в сальники установлены два (один резервный) вихревых насоса 1 В-0,9 м. Питание водой этих насосов осуществляется через бак разрыва струн.
Дренажные воды, а также воды от мытья полов и аварийных наливов удаляются основными фекальными насосами через трубы диаметром 20 мм, присоединенные к всасывающим патрубкам и опущенные в приямок.
Расход перекачиваемой жидкости измеряют электромагнитными расходомерами, установленными на напорных трубопроводах. Расход можно измерять также с помощью расходомеров переменного перепада, приняв в качестве сужающих устройств трубы Вентури.
Для монтажа и ремонта оборудования предусмотрены ручные передвижные тали и кошки грузоподъемностью 0,5 т — в машинном зале и 1 т — в грабельном помещении.
Размеры насосной станции позволяют в случае необходимости увеличить ее r/одачу путем установки насосов с большей подачей или третьего насоса.
На рис. 10.9 приведен чертеж насосной станции с тремя горизонтальными насосами типа ФГ-115/38; ФГ-81/3 или ФГ-81/18. Круглая в плайе подземная часть разделена железобетонной перегородкой на две равные части: машинный зал и резервуар. В машинном звле установлены насосы II, которые подают сточную воду в водоводы 6, дренажный насос [2 и насос 10 для подачн воды на уплотнение сальников. В подземной части здания над машинным залом установлена ручная таль 7. В резервуаре размешены всасывающие трубопроводы 5 и труба для взмучивания осадка 4. В резервуар входит подводящий коллектор f. Над резервуаром на перекрытии установлены загрузочный лоток 2 и вер-тнкальная механизированная решетка 3. На отводе от подводящего коллектора установлена решетка с ручной очисткой и дырчатым корытом. Это оборудование установлено на случай поломки основного оборудования — механизированной решетки и дробилки 9; в этом случае сточные воды направляются на решетку 8 с ручной очисткой.
