Установки для пневматической перекачки сточных вод

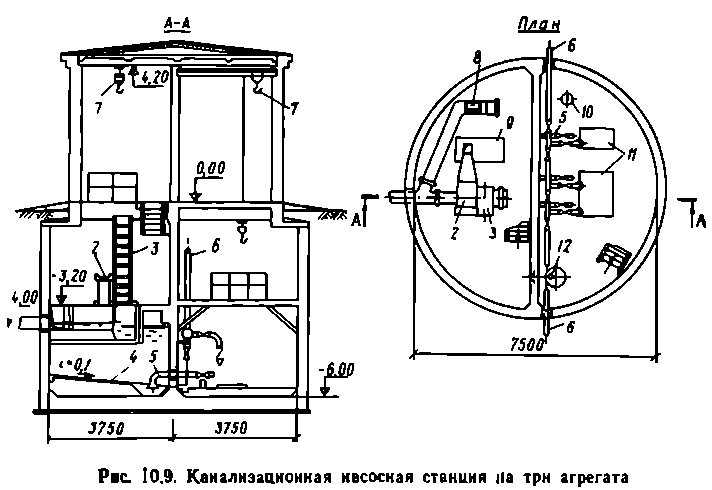

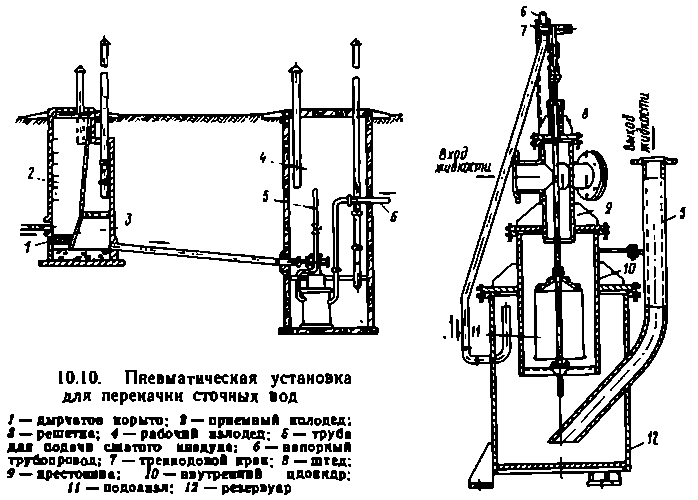

В ряде случаев приходится перекачивать небольшие количества хозяйственно-бытовых или производственных сточных вод. Применение центробежных насосов, имеющих большую подачу и требующих устройства открытого приемного резервуара, в таких случаях нерационально. Поэтому для перекачки небольших количеств сточных вод нашли применение пневматические установки. Такая пневматическая установка состоит нэ двух колодцев: приемного н рабочего (рис. 10.10,а). В приемном колодце установлены решетка и дырчатая корзина для задержания н удаления крупных загрязнений, а в рабочем колодце диаметром 2 м размещена пневматическая установка УППВ-20 (см. рис. 10.10,6). Установка УППВ-20 представляет собой стальной сварной резервуар с внутренним цилиндром, в крышку которого вварена крестовина для по-лаюшего трубопровода. В резервуар вмонтированы напорный трубопровод диаметром 100 мм и трубопровод сжатого воздуха диаметром 20 мм. На трубопроводе сжатого воздуха установлен |рсхходовой кран, который может занимать одно нз трех рабочих положений. В резервуаре помещен поплавок без дна с крышкой в виде конусного клапана и со штоком. На верхнем конце штока шарнирно закреплен шатун, соединенный с рычагом трехходового крана.
При заполнении резервуара сточной жидкостью поплавок медленно поднимается, шток поворачивает рычаг трехходового крана и разобщает заполненный сточной жидкостью резервуар с атмосферой. При дальнейшем подъеме поплавка трехходовой кран открывает сжатому воздуху доступ в резервуар.
Под давлением воздуха сточная жидкость вытесняется нз верхней части резервуара во внутренний цилиндр. Прн этом поплавок быстро поднимается и клапан плотно закрывает входное отверстие. Трехходовой кран полностью открывает доступ сжатому воздуху в резервуар, и жидкость под давлением поступающего воздуха вытесняется в напорную трубу.
При снижении уровня жидкости поплавок с клапаном остается в верхнем положении, так как сила тяжести его меньше силы, создаваемой снизу давлением воздуха на клапан. После вытеснения всей жидкости воздух прорывается в напорный трубопровод, и давление в резервуаре снижается до атмосферного. Поплавок с клапаном прн этом опускается вниз, трехходовой кран перекрывает доступ сжатого воздуха в резервуар, сообщающий его полость с атмосферой, а через входное отверстие начинает поступать сточная жидкость, и цикл повторяется вновь.
Установка может обеспечить подачу до 20 м3/ч сточной жидкости на высоту до 7 м. Прн подаче сточной жидкости, равной 20; 10 и 1,5 м/ч. расход сжатого воздуха составляет соответственно 56; 28 и 4 мэ/ч.
